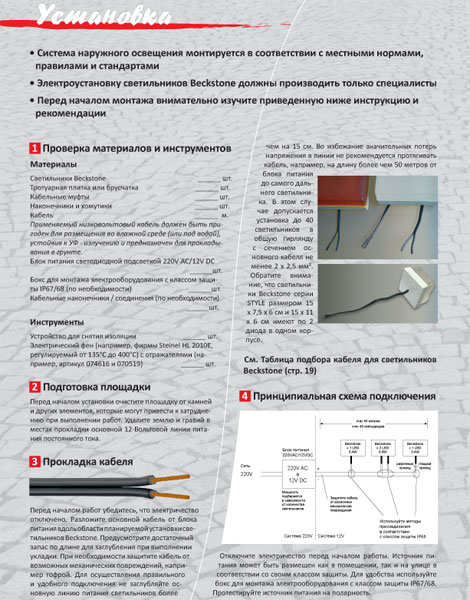

Установка

Система наружного освещения монтируется в соответствии с местными нормами, правилами и стандартами. Электроустановку светильников Beckstone должны производить только специалисты. Перед началом монтажа внимательно изучите приведенную ниже инструкцию и рекомендации.

1. Проверка материалов и инструментов.

Материалы.

- Светильники Вeckstone _____ шт.
- Тротуарная плитка или брусчатка ______ шт.
- Кабельные муфты _____ шт.
- Наконечники и хомутики ______ шт.
- Кабель ______ м.

Применяемый низковольтовый кабель должен быть пригоден для размещения во влажной среде (или под водой), устойчив к УФ - излучению и предназначен для прокладывания в грунте.

- Блок питания светодиодной подсветкой 220V AC/12V DC ______ шт.
- Бокс для монтажа электрооборудования с классом защиты IP67/68 (по необходимости) ______ шт.
- Кабельные наконечники / соединения (по необходимости) ______ шт.

Инструменты.

- Устройство для снятия изоляции ______ шт.
- Электрический фен (например, фирмы Steinel HL 2010E, регулируемый от 135°С до 400°С) с отражателями (например, артикул 074616 и 070519) ___ шт.

2. Подготовка площадки.

Перед началом установки очистите площадку от камней и других элементов, которые могут привести к затруднению при выполнении работ. Удалите землю и гравий в местах прокладки основной 12-Вольтовой линии питания постоянного тока.

3. Прокладка кабеля.

Перед началом работ убедитесь, что электричество отключено. Разложите основной кабель от блока питания вдоль области планируемой установки светильников Beckstone. Предусмотрите достаточный запас по длине для заглубления при выполнении укладки. При необходимости защитите кабель от возможных механических повреждений, например гофрой. Для осуществления правильного и удобного подключения не заглубляйте основную линию питания светильников более чем на 15 см. Во избежание значительных потерь напряжения в линии не рекомендуется протягивать кабель, например, на длину более чем 50 метров от блока питания до самого дальнего светильника. В этом случае допускается установка до 40 светильников в общую гирлянду с сечением основного кабеля не менее 2 х 2,5 мм². Обратите внимание, что светильники Beckstone серии STYLE размером 15 х 7.5 х 6 см и 15 х 11 х 6 см имеют по 2 диода в одном корпусе.

См. Таблица подбора кабеля для светильников Beckstone.

4. Принципиальная схема подключения.

Отключите электричество перед началом работы. Источник питания может быть размещен как в помещении, так и на улице в соответствии со своим классом защиты. Для удобства используйте бокс для монтажа электрооборудования с классом защиты IP67/68. Протестируйте источник питания на полярность.

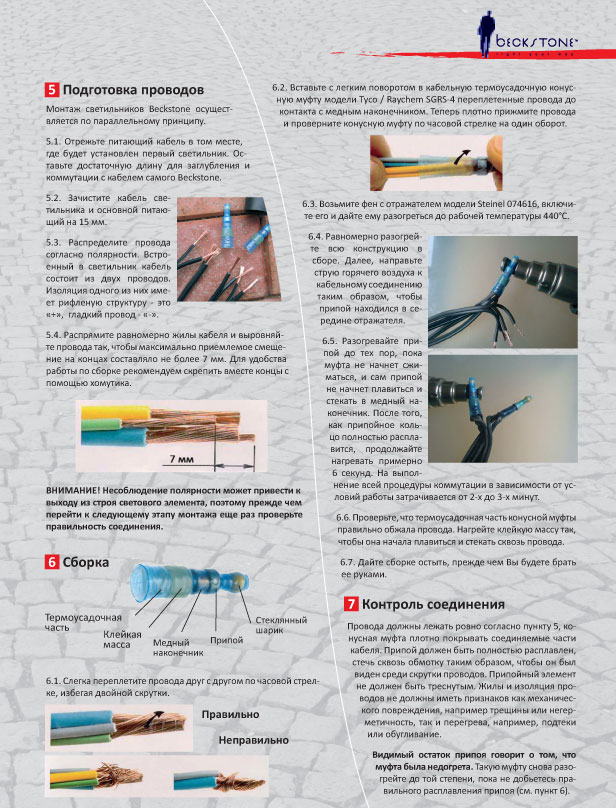

5. Подготовка проводов.

Монтаж светильников Beckstone осуществляется по параллельному принципу.

5.1. Отрежьте питающий кабель в том месте, где будет установлен первый светильник. Оставьте достаточную длину для заглубления и коммутации с кабелем самого Beckstone.

5.2. Зачистите кабель светильника и основной питающий на 15 мм.

5.3. Распределите провода согласно полярности. Встроенный в светильник кабель состоит из двух проводов. Изоляция одного из них имеет рифленую структуру – это "+", гладкий провод – "-".

5.4. Распрямите равномерно жилы кабеля и выровняйте провода так, чтобы максимально приемлемое смещение на концах составляло не более 7 мм. Для удобства работы по сборке рекомендуем скрепить вместе концы с помощью хомутика.

ВНИМАНИЕ! Несоблюдение полярности может привести к выходу из строя светового элемента, поэтому прежде чем перейти к следующему этапу монтажа еще раз проверьте правильность соединения.

6. Сборка.

6.1. Слегка переплетите провода друг с другом по часовой стрелке, избегая двойной скрутки.

6.2. Вставьте с легким поворотом в кабельную термоусадочную конусную муфту модели Tyco / Raychem SGRS-4 переплетенные провода до контакта с медным наконечником. Теперь плотно прижмите провода и проверните конусную муфту по часовой стрелке на один оборот.

6.3. Возьмите фен с отражателем модели Steinel 074616, включите его и дайте ему разогреться до рабочей температуры 440°С.

6.4. Равномерно разогрейте всю конструкцию в сборе. Далее, направьте струю горячего воздуха к кабельному соединению таким образом, чтобы припой находился в середине отражателя.

6.5. Разогревайте припой до тех пор, пока муфта не начнет сжиматься, и сам припой не начнет плавиться и стекать в медный наконечник. После того, как припойное кольцо полностью расплавится, продолжайте нагревать примерно 6 секунд. На выполнение всей процедуры коммутации в зависимости от условий работы затрачивается от 2-х до 3-х минут.

6.6. Проверьте, что термоусадочная часть конусной муфты правильно обжала провода. Нагрейте клейкую массу так, чтобы она начала плавиться и стекать сквозь провода.

6.7. Дайте сборке остыть, прежде чем Вы будете брать ее руками.

7. Контроль соединения.

Провода должны лежать ровно согласно пункту 5, конусная муфта плотно покрывать соединяемые части кабеля. Припой должен быть полностью расплавлен, стечь сквозь обмотку таким образом, чтобы он был виден среди скрутки проводов. Припойный элемент не должен быть треснутым. Жилы и изоляция проводов не должны иметь признаков как механического повреждения, например трещины или негерметичность, так и перегрева, например, подтеки или обугливание.

Видимый остаток припоя говорит о том, что муфта была недогрета. Такую муфту снова разогрейте до той степени, пока не добьетесь правильного расплавления припоя (см. пункт 6).

Темно-коричневый цвет муфты и расплавленная изоляция проводов говорит о том, что она была перегрета. Перегретую муфту полностью отрежьте и установите новую в соответствии с пунктами 5 и 6.

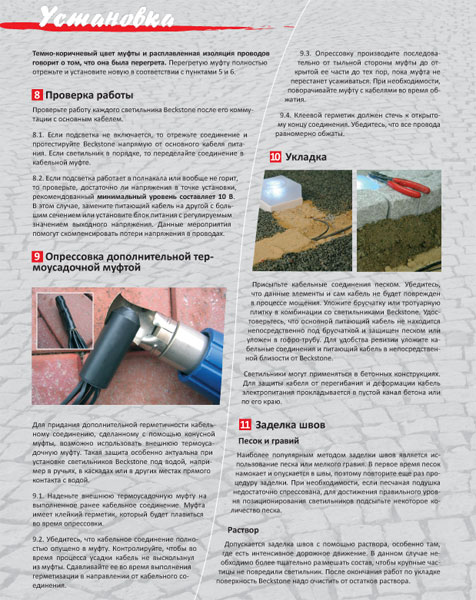

8. Проверка работы.

Проверьте работу каждого светильника Beckstone после его коммутации с основным кабелем.

8.1. Если подсветка не включается, то отрежьте соединение и протестируйте Beckstone напрямую от основного кабеля питания. Если светильник в порядке, то переделайте соединение в кабельной муфте.

8.2. Если подсветка работает в полнакала или вообще не горит, то проверьте, достаточно ли напряжения в точке установки, рекомендованный минимальный уровень составляет 10 В. В этом случае, замените питающий кабель на другой с большим сечением или установите блок питания с регулируемым значением выходного напряжения. Данные мероприятия помогут скомпенсировать потери напряжения в проводах.

9. Опрессовка дополнительной термоусадочной муфтой.

Для придания дополнительной герметичности кабельному соединению, сделанному с помощью конусной муфты, возможно, использовать внешнюю термоусадочную муфту. Такая защита особенно актуальна при установке светильников Beckstone под водой, например в ручьях, в каскадах или в других местах прямого контакта с водой.

9.1. Наденьте внешнюю термоусадочную муфту на выполненное ранее кабельное соединение. Муфта имеет клейкий герметик, который будет плавиться во время опрессовки.

9.2. Убедитесь, что кабельное соединение полностью опущено в муфту. Контролируйте, чтобы во время процесса усадки кабель не выскользнул из муфты. Сдавливайте ее во время выполнения герметизации в направлении от кабельного соединения.

9.3. Опрессовку производите последовательно от тыльной стороны муфты до открытой ее части до тех пор, пока муфта не перестанет усаживаться. При необходимости, поворачивайте муфту с кабелями во время обжатия.

9.4. Клеевой герметик должен стечь к открытому концу соединения. Убедитесь, что все провода равномерно обжаты.

10. Укладка.

Присыпьте кабельные соединения песком. Убедитесь, что данные элементы и сам кабель не будет поврежден в процессе мощения. Уложите брусчатку или тротуарную плитку в комбинации со светильниками Beckstone. Удостоверьтесь, что основной питающий кабель не находится непосредственно под брусчаткой и защищен песком или уложен в гофро-трубу. Для удобства ревизии уложите кабельные соединения и питающий кабель в непосредственной близости от Beckstone. Светильники могут применяться в бетонных конструкциях. Для защиты кабеля от перегибания и деформации кабель электропитания прокладывается в пустой канал бетона или по его краю.

11. Заделка швов.

Песок и гравий.

Наиболее популярным методом заделки швов является использование песка или мелкого гравия. В первое время песок намокает и опускается в швы, поэтому повторите еще раз процедуру заделки. При необходимости, если песчаная подушка недостаточно спрессована, для достижения правильного уровня позиционирования светильников подсыпьте некоторое количество песка.

Раствор.

Допускается заделка швов с помощью раствора, особенно там, где есть интенсивное дорожное движение. В данном случае необходимо более тщательно размешать состав, чтобы крупные частицы не повредили светильник. После окончания работ по укладке поверхность Beckstone надо очистить от остатков раствора.

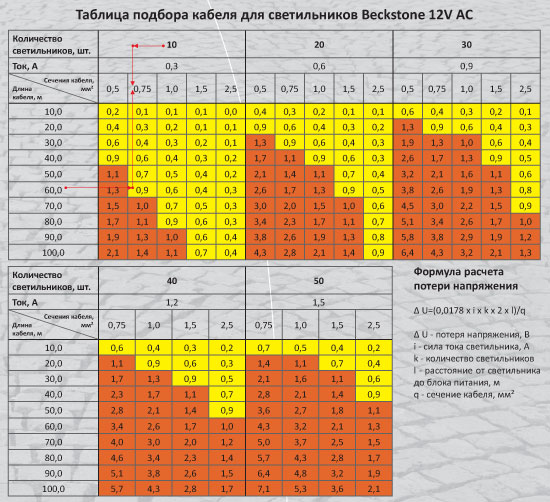

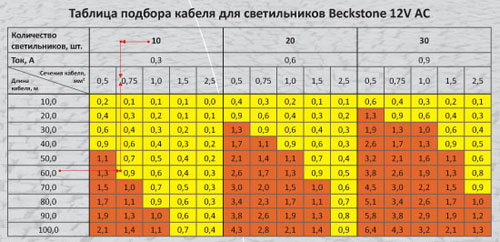

12. Таблица подбора кабеля для светильников Beckstone 12V DC.

Формула расчета потери напряжения.
ΔU=(0.0178*i*k*2*l)/q
ΔU - потеря напряжения, В
i - сила тока светильника, А
k - количество светильников
l - расстояние от светильника до блока питания, м
q - сечение кабеля, кв.мм

Примеры.

1. Планируется подключить 5 светильников Beckstone с двумя встроенными диодами в каждом (итого 10 шт.). Расстояние от блока питания до последнего светильника 60 метров. Хотим узнать необходимое сечение основного кабеля питания. Желтым и оранжевым цветом указаны значения потери напряжения в линии. Оранжевый цвет указывает на недопустимые показатели с большими потерями. В таблице находим строчку «60» и большой столбец «Количество светильников 10». Встречные стрелки в ближайшей желтой области указывают на рекомендованный кабель. В нашем случае подходит кабель сечением от 0,75 мм². При отсутствии точной информации по расстояниям или при каких-либо сомнениях всегда выбирайте кабель бóльшего сечения. Минимальное напряжение, при котором светильник включается, составляет 7 Вольт.

2. Нам необходимо подсветить дорожку длиной 70 метров. Планируется разместить по всей длине 60 светильников Beckstone с одним диодом. Однако таблица дана только для значения «Количество светильников 50», что говорит о невозможности соединить параллельно 60 шт. В этом случае есть несколько вариантов решения:
- используйте кабель сечением более чем 2.5 кв.мм, что в некоторых случаях экономически нецелесообразно и затруднительно с точки зрения кабельных соединений;
установите 2 блока питания один на расстоянии 70 метров, другой на расстоянии 35 метров, при этом подойдет кабель 1,5 кв.мм;
- разделите светильники на 2 линии от одного блока питания, одна длиной 70 метров из 30 светильников, другая длиной 35 метров из 30 светильников, при этом для первой группы подойдет кабель сечением 2,5 кв.мм.
